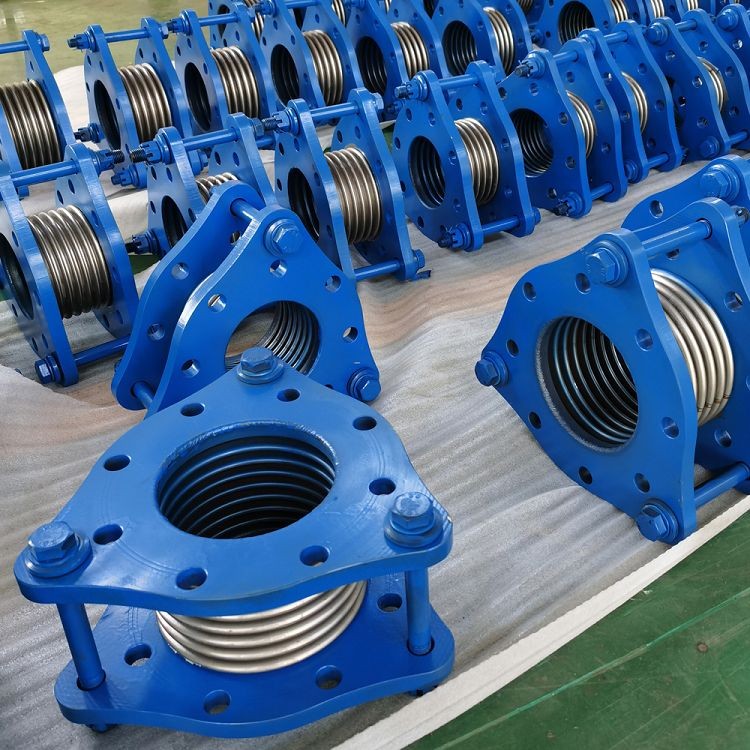

Giunto di dilatazione a pressione interna
Pressione di esercizio---150 PSI massima a 70 ℉
Pressione di prova---300 PSI minima a 70 ℉
Compressione assiale--- 1" minima
Introduzione
Tipo 1: pressione 150 PSI
Taglia: 1-1/2"---16"
Pressione di esercizio---150 PSI massima a 70 ℉
Pressione di prova---300 PSI minima a 70 ℉
Compressione assiale--- 1" minima
Estensione assiale--- 3/8" minima
Offset laterale--- 3/16" minimo
Soffietto---Doppio strato
Flangia---150# Acciaio al carbonio
Tipo 2: pressione 300 PSI
Taglia: 1-1/2"---16"
Pressione di esercizio---300 PSI massima a 70 ℉
Pressione di prova---450 PSI minima a 70 ℉
Compressione assiale---3/4" minima
Estensione assiale---1/4" minima
Offset laterale---1/8" minimo
Soffietto---Doppio strato
Flangia---300# Acciaio al carbonio
Materiale
|
Unità |
Materiali |
|
Soffietto |
SS304 |
|
Flangia |
Acciaio al carbonio |
|
Cuscino |
Gomma |
|
Altro |
Acciaio al carbonio |
|
DIMENSIONE(IN) |
Pressione 150PSI |
Pressione 300PSI |
||
|
Spessore della flangia (IN) |
Lunghezza totale (Faccia a faccia)(IN) |
Spessore della flangia (IN) |
Lunghezza totale (Faccia a faccia)(IN) |
|
|
1-1/2 |
5/8 |
6 |
3/4 |
6 |
|
2 |
5/8 |
6 |
3/4 |
6 |
|
2-1/2 |
5/8 |
6 |
3/4 |
6 |
|
3 |
5/8 |
6 |
3/4 |
6 |
|
4 |
5/8 |
6 |
3/4 |
6 |
|
5 |
3/4 |
6 |
1 |
6 |
|
6 |
3/4 |
6 |
1 |
6 |
|
8 |
1 |
8 |
1-1/4 |
8 |
|
10 |
1 |
8 |
1-1/4 |
8 |
|
12 |
1 |
10 |
1-1/4 |
10 |
|
14 |
1 |
10 |
1-1/4 |
10 |
|
16 |
1 |
10 |
1-1/4 |
10 |
