Ehilà! In qualità di fornitore di giunti di dilatazione in rame, spesso mi viene chiesto come scegliere la dimensione giusta per questi piccoli componenti eleganti. Non è così semplice come potresti pensare, ma non preoccuparti, sono qui per spiegartelo in un modo facile da capire.

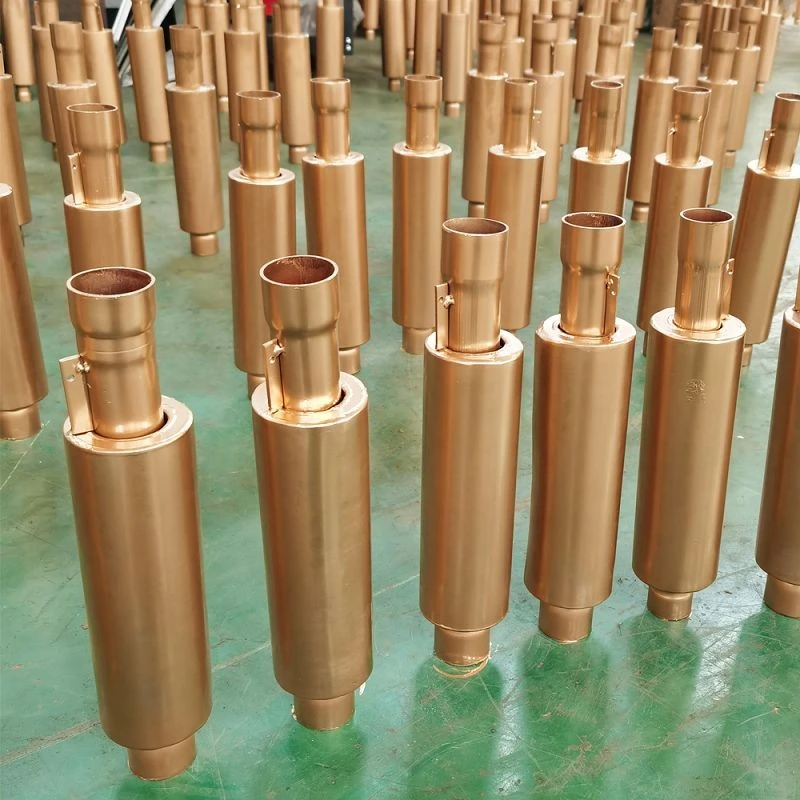

Prima di tutto, parliamo di cos'è un giunto di dilatazione in rame e perché le dimensioni contano. Un giunto di dilatazione in rame è un connettore flessibile utilizzato nei sistemi di tubazioni per assorbire dilatazione termica, vibrazioni e disallineamento. Sono fatti di rame perché è un ottimo materiale: è resistente alla corrosione, ha una buona conduttività termica e può sopportare una discreta quantità di stress. La dimensione del giunto di dilatazione è fondamentale perché, se è troppo piccola, non sarà in grado di gestire il movimento del sistema, il che può causare perdite, danni alle tubazioni e persino guasti al sistema. D'altro canto, se è troppo grande, può risultare più costoso del necessario e potrebbe non adattarsi adeguatamente allo spazio disponibile.
Comprendere le nozioni di base sul dimensionamento
Il primo passo nella scelta della giusta dimensione di un giunto di dilatazione in rame è capire il sistema in cui verrà utilizzato. È necessario sapere alcune cose fondamentali:
- Dimensioni del tubo: Questo è il diametro del tubo a cui verrà collegato il giunto di dilatazione. Di solito viene misurato in pollici o millimetri. Puoi trovare queste informazioni sul tubo stesso o nelle specifiche del sistema.
- Valutazione della pressione: Il valore di pressione indica quanta pressione può sopportare il giunto di dilatazione. È importante scegliere un giunto di dilatazione con una pressione nominale pari o superiore alla pressione massima nel sistema. È possibile calcolare la pressione nel sistema utilizzando un manometro o facendo riferimento ai documenti di progettazione del sistema.
- Intervallo di temperatura: L'intervallo di temperatura corrisponde alle temperature minima e massima a cui sarà esposto il giunto di dilatazione. I giunti di dilatazione in rame possono gestire un'ampia gamma di temperature, ma è necessario assicurarsi che quello scelto possa gestire le temperature specifiche del proprio sistema. Le temperature estreme possono causare un'espansione o una contrazione del rame più del normale, quindi è importante tenerne conto quando si sceglie la dimensione.
- Requisiti di movimento: Questo è probabilmente il fattore più importante quando si tratta di dimensionamento. È necessario sapere quanto movimento dovrà sopportare il giunto di dilatazione. Esistono tre tipi di movimento: assiale (dentro e fuori), laterale (da un lato all'altro) e angolare (flessione). È possibile misurare il movimento nel sistema utilizzando un sensore di spostamento o osservando il sistema nel tempo.
Calcolare la Taglia Giusta
Una volta che hai tutte queste informazioni, puoi iniziare a calcolare la giusta dimensione del giunto di dilatazione in rame. Esistono diversi metodi che è possibile utilizzare, ma qui esaminerò quello più comune.
-
Movimento assiale: Per calcolare lo spostamento assiale è necessario conoscere la lunghezza del tubo tra i punti fissi, la variazione di temperatura e il coefficiente di dilatazione termica del rame. La formula per il movimento assiale è:
Movimento assiale = Lunghezza del tubo x Variazione di temperatura x Coefficiente di dilatazione termica
Il coefficiente di dilatazione termica del rame è di circa 0,000017 per grado Celsius. Quindi, ad esempio, se hai un tubo da 10 piedi e la temperatura cambia di 50 gradi Celsius, il movimento assiale sarebbe:
Movimento assiale = 10 piedi x 50 gradi Celsius x 0,000017 = 0,0085 piedi o 0,102 pollici
-
Movimento laterale: Per calcolare il movimento laterale, è necessario conoscere la distanza tra i punti fissi, l'entità dello spostamento e l'angolo dello spostamento. La formula per il movimento laterale è un po' più complicata, ma puoi utilizzare un calcolatore online o un programma software per fare i conti per te.
-
Movimento angolare: Per calcolare lo spostamento angolare è necessario conoscere la distanza tra i punti fissi e l'angolo di piega. È possibile utilizzare un goniometro o un misuratore di angoli per misurare l'angolo.
Una volta calcolati i requisiti di movimento, è possibile utilizzare queste informazioni per scegliere la giusta dimensione del giunto di dilatazione in rame. La maggior parte dei produttori dispone di tabelle delle taglie che puoi utilizzare per trovare la taglia appropriata in base ai requisiti di movimento e agli altri fattori di cui abbiamo discusso in precedenza.
Scegliere il giusto tipo di giunto di dilatazione in rame
Sono disponibili diversi tipi di giunti di dilatazione in rame e ognuno è progettato per un'applicazione specifica. Ecco alcuni dei tipi più comuni:
- Giunto di dilatazione a soffietto singolo: Questo è il tipo più semplice di giunto di dilatazione. È costituito da un unico soffietto in grado di assorbire il movimento assiale. È una buona scelta per i sistemi con requisiti di movimento da bassi a moderati.
- Giunto di dilatazione a doppio soffietto: Questo tipo di compensatore di dilatazione è dotato di due soffietti, il che gli consente di assorbire più movimenti rispetto a un compensatore di dilatazione a soffietto singolo. È una buona scelta per i sistemi con elevate esigenze di movimento o dove lo spazio è limitato.
- Giunto di dilatazione universale: Un giunto di dilatazione universale può assorbire movimenti assiali, laterali e angolari. È un'opzione versatile adatta a un'ampia gamma di applicazioni.
- Giunto di dilatazione incernierato: Un giunto di dilatazione incernierato è progettato per assorbire il movimento angolare. Ha cerniere su entrambi i lati del soffietto, che gli permettono di piegarsi in una direzione. È una buona scelta per i sistemi in cui il movimento è principalmente angolare.
Quando si sceglie il tipo di compensatore di dilatazione in rame è necessario considerare le esigenze di movimento, lo spazio disponibile e il costo. Puoi anche consultare un ingegnere professionista o un fornitore come me per ottenere ulteriori consigli su quale tipo sia il migliore per la tua applicazione.
Altre considerazioni
Oltre ai fattori di cui abbiamo discusso finora, ci sono alcune altre cose che dovresti considerare quando scegli la giusta dimensione di un compensatore di dilatazione in rame:
- Spazio di installazione: Assicurarsi di avere spazio sufficiente per installare il giunto di dilatazione. È necessario lasciare spazio sufficiente affinché il giunto di dilatazione possa muoversi liberamente senza colpire altri componenti del sistema.
- Requisiti di manutenzione: Alcuni tipi di giunti di dilatazione richiedono più manutenzione di altri. Ad esempio, potrebbe essere necessario ispezionare e pulire regolarmente i giunti di dilatazione con rivestimento interno per evitare intasamenti. Assicurati di essere a conoscenza dei requisiti di manutenzione prima di scegliere un giunto di dilatazione.
- Costo: Il costo di un compensatore di dilatazione in rame può variare a seconda delle dimensioni, del tipo e della qualità. È importante scegliere un giunto di dilatazione adatto al tuo budget, ma non sacrificare la qualità a favore del costo. Un giunto di dilatazione economico potrebbe non durare a lungo o funzionare altrettanto bene di uno più costoso.
Conclusione
Scegliere la dimensione giusta di un giunto di dilatazione in rame è una decisione importante che può avere un grande impatto sulle prestazioni e sull'affidabilità del sistema di tubazioni. Comprendendo i requisiti del sistema, calcolando i requisiti di movimento e scegliendo il giusto tipo di giunto di dilatazione, puoi garantire che il tuo giunto di dilatazione funzionerà in modo efficace e durerà a lungo.
Se non sei ancora sicuro della dimensione o del tipo di giunto di dilatazione in rame adatto alla tua applicazione, non esitare a farlocontattaci. Come fornitore, abbiamo la competenza e l’esperienza per aiutarti a trovare la soluzione perfetta per le tue esigenze. Offriamo anche una vasta gamma diTubo flessibile in metalloEGiunto di dilatazione a pressione esterna in acciaioprodotti per soddisfare tutti i requisiti dei vostri sistemi di tubazioni.
Allora, cosa stai aspettando? Mettiti in contatto con noi oggi e facciamo in modo che il tuo sistema di tubazioni funzioni senza intoppi!
Riferimenti
- "Manuale delle tubazioni" di George E. Shames e Bruce K. Wulfsberg
- "Giunti di dilatazione: progettazione, selezione e installazione" a cura dell'Associazione dei produttori di giunti di dilatazione
